Black White Driver Tawon Mini 607B (Geser Frekuensi Low)

Berikut ini adalah modifikasi lama OCL 607B Ultra Bass, dilengkapi gain LOW yang lebih mendekati pergeseran frekuensi nada rendah. Modifikasi ini sudah lama dibuat dan sudah dipakai banyak konsumen. Bagi yang belum sempat membeli dan mencicipi versi lama ini silakan di buat secara gratis.

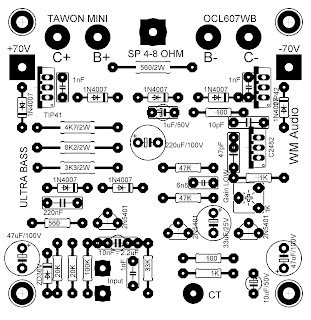

Layout Black White Versi Invert, Silakan di Invert sendiri dengan aplikasi Corel Draw/dll karena file-file di komputer saya sudah hilang.

Tata Letak Atas.

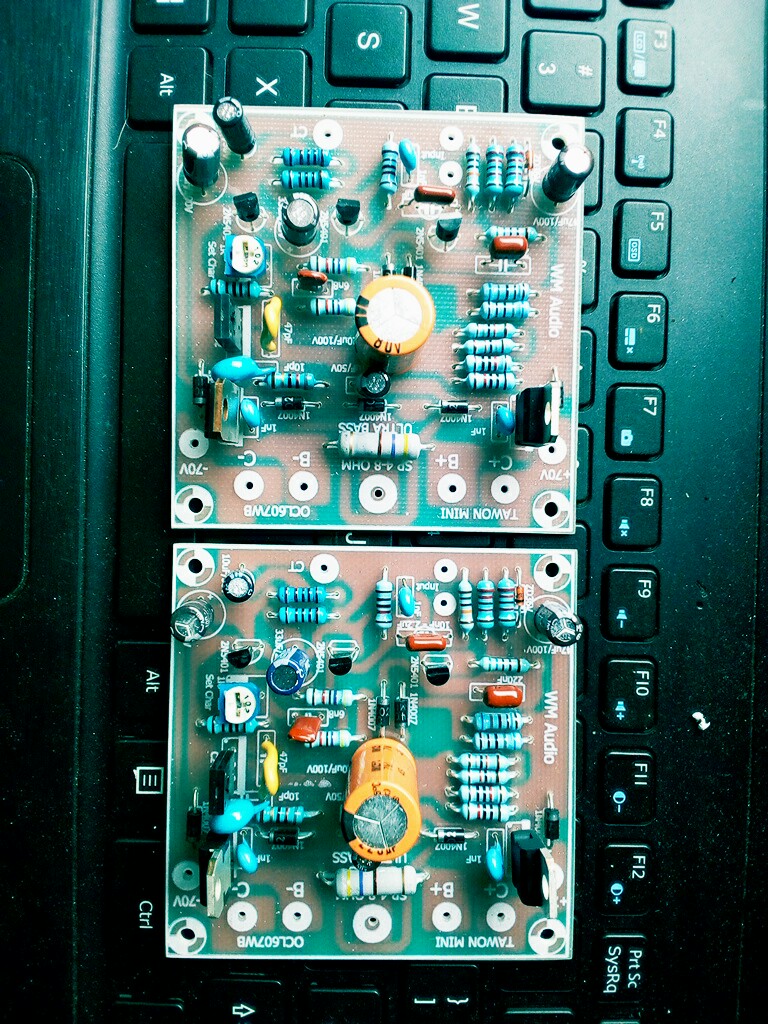

Sampel Versi Lama

Driver Tawon Mini Terbaru 1

Driver Tawon Mini Terbaru 2

Driver Tawon Mini Terbaru Revisi

Tidak mau ribet? Silakan dapatkan kitnya original dari WM Audio :

087738828882 (sms/wa/call)

Black White OCL 680 Slim

Berikut ini adalah desain dari OCL 680 Versi Slim. Kenapa slim? ini adalah desain penyederhanaan dari versi pendahulu. Meskipun demikian cukup lumayan digunakan untuk keperluan audio baik indoor bahkan untuk outdoor. Ini memberikan suara yang cukup linear meskipun tidak 100%, suara yang cukup jernih (gunakan dioda regulator bias tipe 1N4148 original atau 1N4002-7), komponen aktif gunakan yang minimal KW1-original. Suara yang tidak ngebass (era ngebass sudah lewat, desain WM Audio sudah diwakili Tawon Mini pendahulunya). Menurut tester suara yang dihasilkan cukup santak (lumayan). Karena didesain memiliki respon frekuensi lebih rendah daripada OCL 680 terdahulu. Kompensasinya jika supply tidak mencukupi maka akan menimbulkan distorsi cacat lebih besar ketika merespon amplitudo dengan frekuensi rendah (sub).

Penambahan penyetabil pada regulator arus bias memungkinkan untuk tidak kekurang arus bias dalam beban yang lebih berat. Berikut ini desainnya silakan dicoba gratis.

Bottom Layout

Top Layout

Both Layout

Pemesanan kit driver WM Audio terbaik bisa langsung cp : 087738828882/085643387806
