OCL 800 Modifikasi WM Audio

OCL 800, ini adalah modifikasi dari skema standar. Modifikasi pada bagian feedback ini akan mempermudah dalam menentukan karakter dari kit power tersebut. Karakter yang dihasilkan dari modifikasi tersebut adalah respon nada rendah yang cukup kuat, sehingga cocok untuk yang menyukai power dengan karakter nada rendah yang cukup lumayan. Kit ini didesain mampu maksimal dengan tegangan supply 80Volt simetris. Di bawah ini adalah layout dan tata letak dari kit power ocl 800 WM Audio, bagi yang tidak mampu untuk membeli.

GB 1. Tata letak komponen

GB 2 Black White

GB 3 Kit jadi

Bagi yang tidak mau repot membuat PCB, maka kami WM Audio Jogja menyediakan kit power tersebut yang jadi dengan harga Rp 100.000/kit mono dengan komponen yang cukup berkualitas. Silakan kontak person di WM Audio 087738828882/085643387806 (sms/call/wa)

Class D Power Amplifier 900/1K

Class D saat ini digandrungi karena simpel dan efisiensi daya yang cukup tinggi. Karakternya bisa menyalurkan hampir 90% dari daya yang ada. Dengan hanya sepasang transistor mosfet maka sudah cukup bisa mengeluarkan daya yang bisa menghandle speker-speker dengan daya besar. Di bawah ini adalah layout model class D900 (Skema saya ambil dari Pak Kartino). Bagi yang mencari skema silakan cari di internet. Serak ini bisa timbul karena kemungkinan kualitas IC yang kurang bagus dan part yang kw2, dst. gunakan part yang berkualitas untuk menghasilkan suara yang jernih.

Class D ini selain supply utama (50-85V simetris), juga masih membtuhkan supply tambahan 12V (catu tunggal) untuk mengaktikan IC PWM, dll agar bekerja. Kit ini sanggup untuk menggetarkan speker diameter 15" x 4 (total 1000W an) dengan supply yang cukup. Butuh penyesuaian R gate dengan tipe mosfet yang digunakan, semakin kecil mosfet maka tidak membutuhkan R gate kecil. Semakin besar mosfet maka R gate perlu diperkecil.

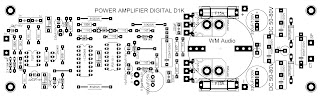

GB 1 Tata letak komponen

GB 2 Black White

Untuk ukuran PCB saya kurang hapal, silakan diukur sendiri karena saya ketika membuat PCB saya serahkan ke jasa cetak PCB.

Effect Echo Reverb 1 IC

Hai..hai..tahu kan efect vocal yang digunakan penyanyi-penyanyi itu?nah ini dia salah satunya, effect delay reverb. ini adalah modifikasi kecil untuk menghasilkan suara yang cukup lumayan, sehingga vocal Anda akan lebih bernyawa. Meskipun ini jauh dari effect vocal pabrikan seperti alesis, zoom, dll, tapi layak dicoba untuk melengkapi mixer rakitan Anda. Daftar komponen silakan didaftar sendiri ya.
